防爆灯具系列 防爆灯简介

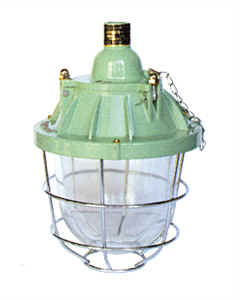

WBd-200系列隔爆型防爆灯(大型)(ⅡB)


    主要特点：                                                 适用范围：

       ◆铸铝合金外壳，表面喷塑。                                 ◆爆炸性气体混合物危险场所：1区、2区。
       ◆压铸成型，结构紧凑，外形美观。                           ◆爆炸性气体混合物：ⅡA、ⅡB。
       ◆镇流器、接线盒由用户选配。                               ◆温度组别：T1～T4。
       ◆可按要求配灯伞。                                         ◆防爆标志：Exd Ⅱ BT3。
       ◆采用活节螺栓紧固，能快速开启便于维修。
       ◆钢管布线。

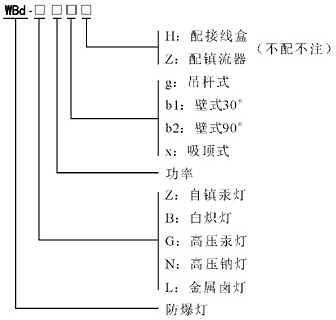

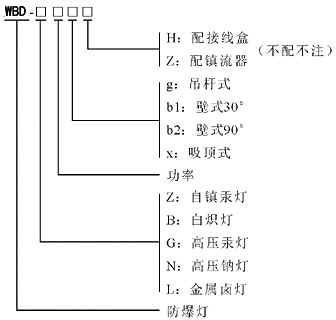

型号含义

技术参数：

WBD系列 隔爆型防爆灯
型号	额定电压（V）	灯泡种类	额定功率()W	灯座代号	防爆标志	电缆外径(Φ，mm)	进口螺纹(G”)	防护等级
WBd-Z125	220	自镇汞灯	125	E27	EXd ⅱ BT3	10～14	3/4	IP54
WBd-Z160			160
WBd-Z200		白炽灯	200
WBd-G125		高压汞灯	125
WBd-N110		高压纳灯	110
WBd-L100		金属卤灯	100

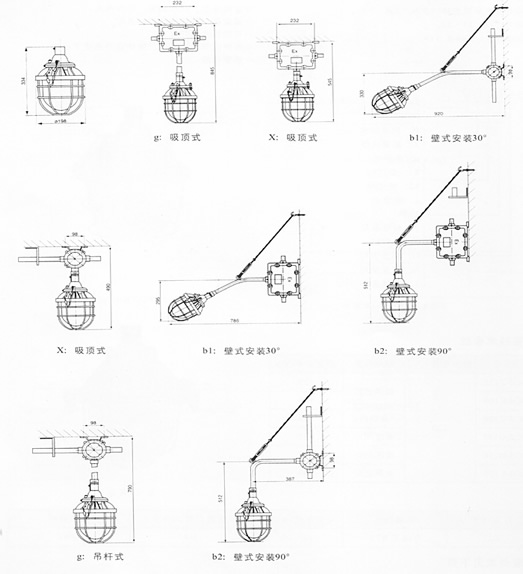

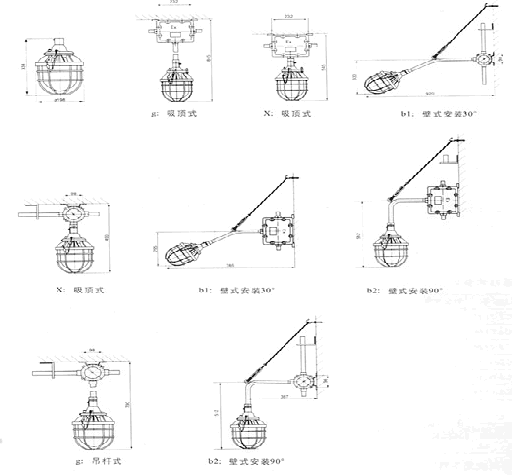

安装图：

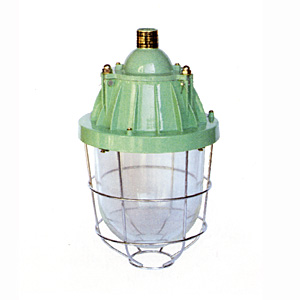

                                         WBd-200系列隔爆型防爆灯(小型)(ⅡB)

   主要特点：                                           适用范围：
       ◆铸铝合金外壳，表面喷塑。                           ◆爆炸性气体混合物危险场所：1区、2区。
       ◆压铸成型，结构紧凑，外形美观。                     ◆爆炸性气体混合物：ⅡA、ⅡB。
       ◆镇流器、接线盒由用户选配。                         ◆温度组别：T1～T4。
       ◆采用盖形螺母紧固，能快速开启便于维修。             ◆防爆标志：Exd Ⅱ BT3。
       ◆钢管布线。

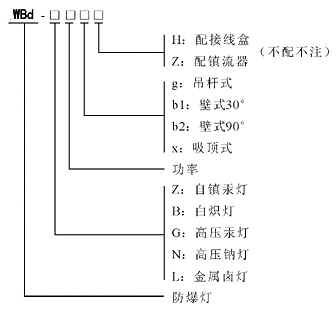

  型号含义

技术参数：

WBD-200系列 隔爆型防爆灯
型号	额定电压（V）	灯泡种类	额定功率( W )	灯座代号	防爆标志	电缆外径(Φ，mm)	进口螺纹(G”)	防护等级
WBd-Z125	220	自镇汞灯	125	E27	EXd ⅱ BT3	10～14	3/4	IP54
WBd-B200			200
WBd-G125		白炽灯	125
WBd-N110		高压汞灯	110
WBd-L100		高压纳灯	100

产品外形尺寸：

                                            WBd-100(60S)系列防爆型防爆灯(ⅡB)

   主要特点：                                             适用范围：
       ◆铸铝合金外壳，表面喷塑。                              ◆爆炸性气体混合物危险场所：1区、2区。
       ◆压铸成型，外形美观。                                  ◆爆炸性气体混合物：ⅡA、ⅡB。
       ◆可制成手提式。                                        ◆温度组别：T1～T4。
       ◆钢管布线（手提式除外）。                              ◆防爆标志：Exd Ⅱ BT3。

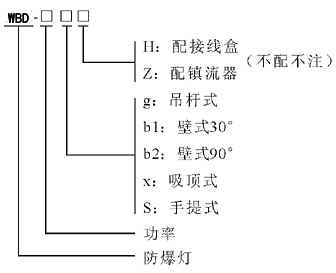

   型号含义

技术参数：

WBD-100（60S）系列 防爆型防暴灯
型号	额定电压（V）	额定功率（W）	灯座代号	防爆标志	电缆外径(Φ，mm)	进线口螺纹(G”)	防护等级
WBd-60	220	60	E27	EXd ⅱ BT3	10～14	3/4	IP54
WBd-100	220	100
WBd-60S	36	60

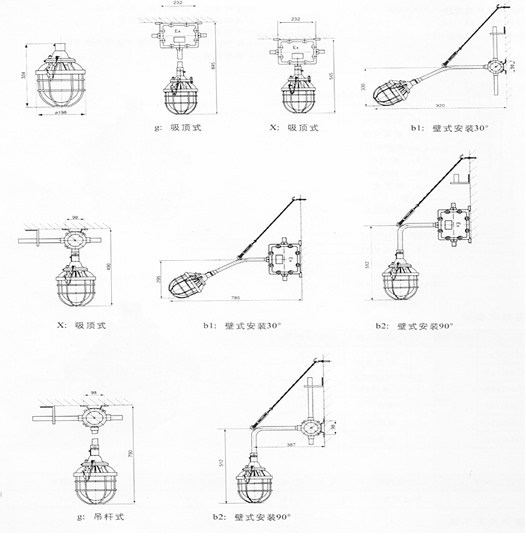

安装形式：

                                               WBd-250系列隔爆型防爆灯(ⅡB)

  主要特点：                                               适用范围：
      ◆铸铝合金外壳，压铸成型，表面喷塑。                      ◆爆炸性气体混合物危险场所：1区、2区。
      ◆结构紧凑，外形美观。                                    ◆爆炸性气体混合物：ⅡA、ⅡB。
      ◆灯罩采用盖形螺母紧固，能快速开启便于维修。              ◆温度组别：T1～T4。
      ◆可按要求配灯伞。                                        ◆防爆标志：Exd Ⅱ BT3。
      ◆钢管布线。

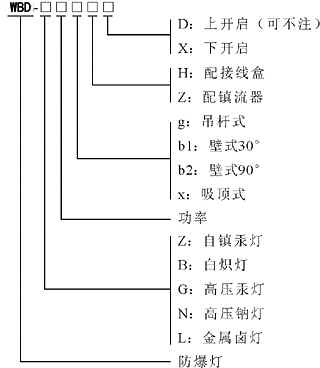

型号含义

技术参数：

WBD-250系列 隔爆型防爆灯
型号	额定电压（V）	灯泡种类	额定功率(W)	灯座代号	防爆标志	电缆外径(Φ，mm)	进线口螺纹(G”)	防护等级
BCd-Z250	220	自镇汞灯	250	E40	EXd ⅱ BT3	10～14	3/4	IP54
BCd-B300		白炽灯	300
BCd-G175		高压汞灯	175
BCd-G250			250
BCd-N150		高压纳灯	150
BCd-N250			250
BCd-L175		金属卤灯	175
BCd-L250			250

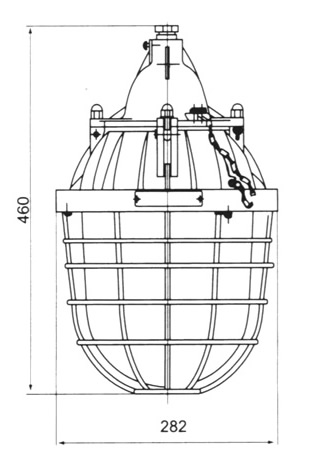

外观尺寸图：



安装图：

WBd-400系列隔爆型防爆灯(ⅡB)

   主要特点：                                                 适用范围：
       ◆铸铝合金外壳，压铸成型，表面喷塑。                       ◆爆炸性气体混合物危险场所：1区、2区。
       ◆结构紧凑，外形美观。                                     ◆爆炸性气体混合物：ⅡA、ⅡB。
       ◆灯罩采用盖形螺母紧固，能快速开启便于维修。               ◆温度组别：T1～T3。
       ◆钢管布线。                                               ◆防爆标志：Exd Ⅱ BT3。
       ◆可按用户要求配装灯伞。

型号含义

技术参数：

WBD-400系列 隔爆型防爆灯
型号	额定电压（V）	灯泡种类	额定功率(W)	灯座代号	防爆标志	电缆外径(Φ，mm)	进线口螺纹(G”)	防护等级
BCd-Z450	220	自镇汞灯	450	E40	EXd ⅱ BT3	10～14	3/4	IP54
BCd-G400 □		高压汞灯	400
BCd-N400 □		高压纳灯	400
BCd-L400 □		金属卤灯	400

产品尺寸：



安装图：
