1、YJS/U系列在线式应急电源 详细资料
2、YJ/D单相系列应急电源 详细资料
3、YJS/S系列三相照明、动力混合应急电源 详细资料
4、YJS/P系列三相变频动力应急电源 详细资料

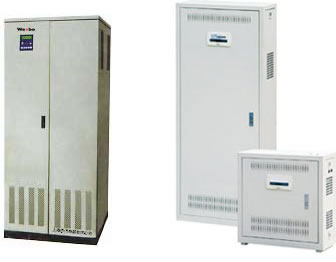

注:以上是最新型的EPS应急电源资料、图片、规格、产品尺寸。
主要特点:
应急电源(EPS)系统主要由整流器、静态开关模块/手动旁路开关、控制单元及逆变器、机架、蓄电池组组成,其中逆变器是核心。整流器的作用是将交流电变换成直流电,实现对蓄电池充电及向逆变模块供电;逆变器的作用则是将直流电变换成交流电,供给负载设备稳定持续的电力;静态开关器可以设定系统工作在后备或在线两种方式,并可调整逆变器的输出与市电同步,保证负载在市电及逆变器输出间的顺利切换。手动旁路开关可将负载切换至市电并与系统隔离,这样在对系统进行维护时也不会妨碍负载设备的正常工作。监控器对整个系,并可发出告警信号,同时可通过串行口与计算机或Modem相连接,实现对供电系统的微机监控和远程监控。
广泛适用于市电中断时各类一级和特别重要负荷的交流应急供电,如各类重要计算机系统的供电;各类建筑的工作供电和消防供电;医院安全供电;交通系统高速公路、隧道、地铁、轻轨、民用机场的供电;电力系统的供电;各类不能断电的生产、实验设备的供电。是设备要求纯净正弦波高质量供电电源。
技术参数:
WBD系列 单相EPS应急电源 |
型号规格 |
WBD 1KW |
WBD 2KW |
WBD 3KW |
WBD 5KW |
WBD 7KW |
WBD 10KW |
充电器 |
输入市电 |
187-242VAC/340-420VAC 50HZ±3% |
充电电压 |
55VDC 250VDC |
充电电流 |
3A |
5A |
7A |
10A |
充电方式 |
均充、浮充自动转换 |
蓄电池 |
电池形式 |
密封式免加水 |
标称电压 |
48VDC |
220VDC |
备用时间 |
90min(可按需而定) |
充电时间 |
<20h |
应急逆变 |
输出电压 |
220AC±4% 50HZ±0.1% |
输出波形 |
正弦波(THD≤5%) |
过载能力 |
120% 30s, 150% 10s |
保护能力 |
欠压(可强制解除),过流,短路保护 |
切换时间 |
<0.2s(在线式为0ms) |
效率 |
市电状态>98% 应急状态>90% |
工作环境 |
噪音(1m距离) |
市电时正常0db,应急供电时:<50db |
湿度 |
0-90%不结露 |
温度 |
0℃-+40℃ |
海拔高度 |
<2000m |
通讯介面 |
RS232 |
适应负载 |
适用于各种照明负载 |
WBD系列EPS应急电源规格表
(单相EPS应急电源) |
型号规格 |
电池配置 |
应急时间 |
外形尺寸(mm) |
重量(kg) |
输出回路 |
安装 |
WBD-0。6KW
|
24AH 4节 |
60 |
560X215X600 |
60 |
3 |
嵌入式
挂壁式 |
38AH 4节 |
90 |
560X215X800 |
75 |
WBD-1KW |
38AH 4节 |
56 |
560X215X800 |
80 |
3 |
嵌式
挂式
落地式 |
65AH 4节 |
100 |
560X215X1200 |
130 |
WBD-1。5KW |
65AH 4节 |
65 |
560X215X1400 |
150 |
3 |
100AH 4节 |
110 |
560X215X1400 |
210 |
WBD-2KW |
100AH 4节 |
94 |
560X215X1400 |
230 |
3 |
WBD-3KW |
24AH 18节 |
70 |
700X215X1200 |
240 |
3 |
落地式 |
38AH 18节 |
110 |
750X400X1200 |
360 |
WBD-5KW |
38AH 18节 |
65 |
750X400X1600 |
410 |
3 |
65AH 36节 |
110 |
750X400X1750 |
590 |
WBD-7KW |
65AH 18节 |
75 |
750X400X1850 |
650 |
3 |
100AH 18节 |
120 |
750X400X1850 |
900 |
WBD-10KW |
100AH 18节 |
90 |
600X600X2200 |
960 |
3 |
65AH 36节 |
116 |
600X600X2200 |
1200 |
技术参数:
WBS系列 三相EPS应急电源 |
型号 |
WBS-2.2-800KW |
保护 |
短路保护,过流保护,缺相可运行。 |
输入 |
电压 |
380V±20% |
显示 |
LED或LCD |
相数 |
三相四线+PE |
频率 |
50Hz±5% |
输出 |
容量 |
2.2KW-800KW |
效率 |
应急供电时:90%以上;电网供电时:趋近于100% |
电压 |
380V AC 三相四线+PE |
频率 |
50Hz±0.5% |
电压稳定度 |
±5%(应急供电) |
运行环境 |
温度:-24℃~40℃相对湿度:0~90%海拔高度:2000米以下 |
波形 |
正旋波 失真度≤3% |
过载能力 |
120%正常运行 |
转换时间 |
≤0.1秒(市点供电转应急供电时间) |
适应负载 |
本电源特别适应电感性和电感电容性混合负载 |
电池 |
免维护密封电池 |
噪音 |
电网有电时,静置无噪音;无市电时,小于55dB;HBS-75KW以上,小于65dB。 |
备用时间 |
标准型为90分钟或120分钟(可按设计要求配置备用时间) |
开门方式和进线方式 |
前门单开,后门双开,底部进出线。(标准型) |
WBS系列EPS应急电源规格表
(主要用于消防应急照明三相应急电源) |
型号 |
输出功率
(kw) |
主机尺寸(mm)
深×宽×高 |
电池柜个数 |
配置电池
(AH/V×块) |
重量
(kg) |
WBS-2。2KW |
2。2 |
600×600×1800 |
电池在主机内 |
7/12×41 |
320(含电池) |
WBS-3.。7KW |
3。7 |
600×600×2000 |
电池在主机内 |
7/12×41 |
480(含电池) |
WBS-5。5KW |
5。5 |
600×600×2200 |
电池在主机内 |
24/12×41 |
930(含电池) |
WBS-7。5KW |
7。5 |
600×600×2200 |
电池在主机内 |
38/12×41 |
980(含电池) |
WBS-11KW |
11 |
800×600×2200 |
电池在主机内 |
50/12×41 |
1030(含电池) |
WBS-15KW |
15 |
800×600×2200 |
1 |
65/12×41 |
1350(含电池) |
WBS-18。5KW |
18。5 |
800×600×2200 |
1 |
65/12×41 |
1750(含电池) |
WBS-22KW |
22 |
800×600×2200 |
1 |
100/12×41 |
1860(含电池) |
WBS-30KW |
30 |
800×600×2200 |
2 |
100/12×41 |
2500(含电池) |
WBS-37KW |
37 |
800×600×2200 |
2 |
65/12×82 |
3360(含电池) |
WBS-45KW |
45 |
800×600×2200 |
2 |
100/12×82 |
3570(含电池) |
WBS-55KW |
55 |
800×600×2200 |
3 |
100/12×82 |
4950(含电池) |
WBS-75KW |
75 |
800×600×2200 |
4 |
100/12×123 |
6650(含电池) |
WBS-93KW |
93 |
800×600×2200 |
5 |
100/12×164 |
8550(含电池) |
WBS-110KW |
110 |
800×600×2200 |
6 |
100/12×164 |
9950(含电池) |
WBS-132KW |
132 |
-- |
7 |
100/12×205 |
-- |
WBS-160KW |
160 |
-- |
8 |
100/12×240 |
-- |
WBS-187KW |
187 |
-- |
9 |
100/12×287 |
-- |
WBS-200KW |
200 |
-- |
10 |
100/12×287 |
-- |
|
